53系列使用點面板, 使用300系列高純調壓閥

規格：圖示型號53C3330-01-001, 53S5000-01-001

單位：

瀏覽次數：49

性能標簽：

53系列使用點面板, 使用300系列高純調壓閥, 圖示型號53C3330-01-001, 53S5000-01-001

產品詳細描述

53 系列使用點面板為在過程或實驗室應用中控制使用點的氣體壓力和流量提供了一種實用且經濟的方法。該面板使用多達四個 307 或 327 系列高純調壓閥，帶有后入口和隔膜出口閥。后端口設計允許將調壓閥安裝在前面板上，同時將入口管道隱藏在面板后面。美國CONCOA公司的53 系列使用點面板旨在為氣體分配系統提供最終壓力控制，是各種實驗室應用的理想選擇。

主要特征

• 模塊化、定制配置設計可實現靈活的安裝和作
• 后入式調壓閥入口允許前面板安裝，面板后面有管道
• 五個可單獨選擇的壓力范圍支持廣泛的應用
• 14 號不銹鋼面板提供清潔、耐腐蝕的安裝
• 不銹鋼膜片可防止內側擴散
• 高純度出口隔膜閥允許氣體流量控制和正向關閉

主要性能

• 最大入口壓力：3000 PSIG （210 BAR）
• 溫度范圍：-40°F 至 140°F（-40°C 至 60°C）
• Cv：0.1
• 壓力表 (53C)：2 "(50mm), 黃銅外殼，帶鍍鉻閥桿和磷青銅管
• 壓力表(53S)：2 "(50mm), 不銹鋼外殼，帶不銹鋼閥桿和管
• 入口/出口連接：1/4"FNPT
• 面板： 14 號 304 不銹鋼
• 調節器和閥體：鍍鉻黃銅棒材 （54C）;316L 不銹鋼 （54S）
• 閥帽： 鍍鉻、壓鑄鋅
• 閥座：PTFE（調節器）;PCTFE （閥門）
• 過濾器：10 微米 316L 不銹鋼網或燒結青銅
• 膜片：316L 不銹鋼
• 內部密封：PTFE
• 一致性：清潔度達到或超過 CGA G-4.1;PED 2014/68/EU;ANSI/ASME B40.1 標準;CRN OH5216.5

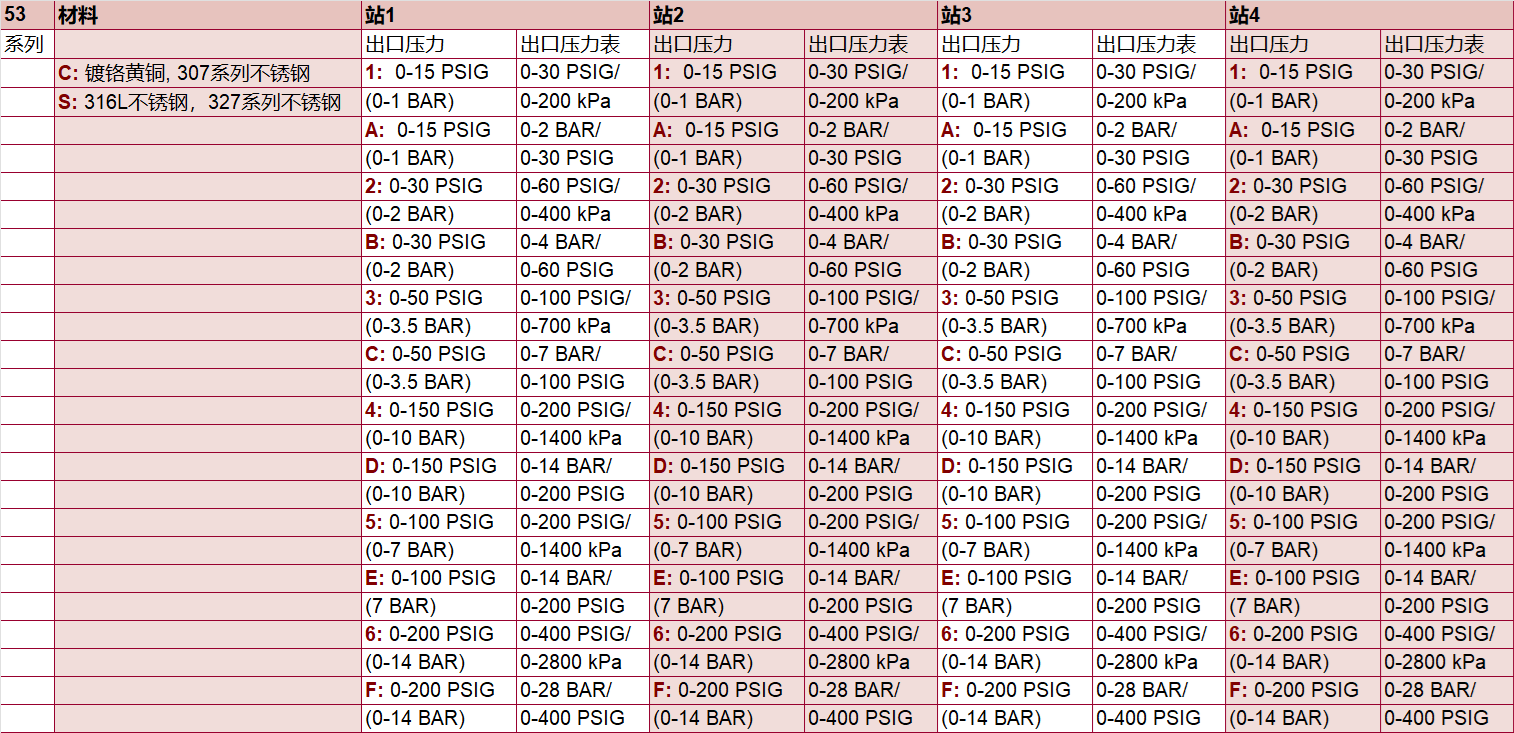

訂貨信息

 本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
